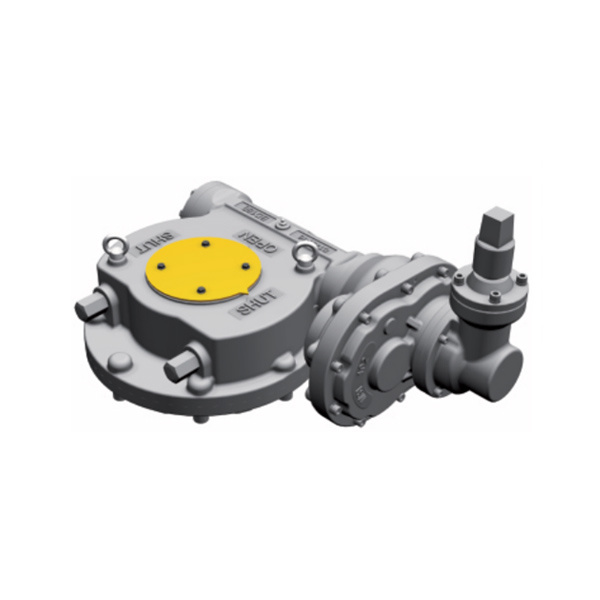

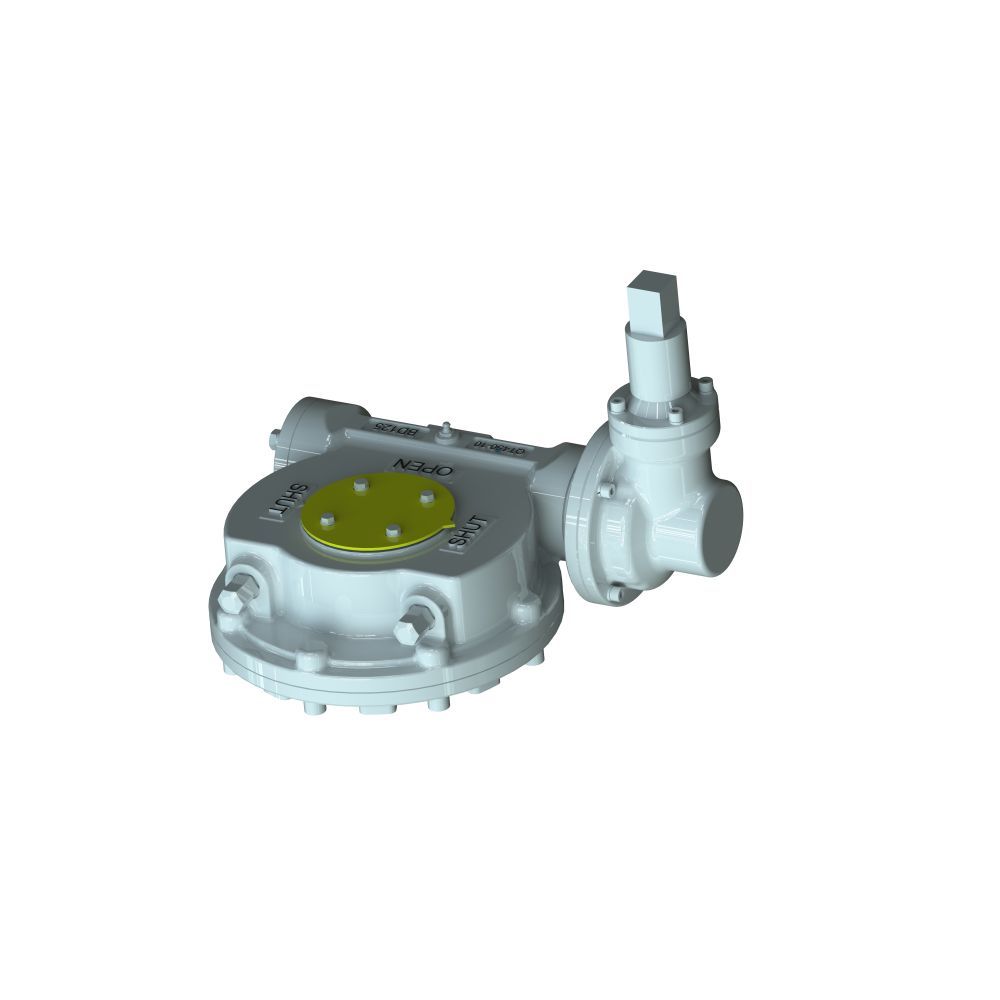

(下装埋地式)BD+G系列部分回转阀门驱动装置
关键词:
(下装埋地式)BD+G系列部分回转阀门驱动装置
回转阀门驱动装置是工业领域中不可或缺的重要部件,广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭,实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
产品描述

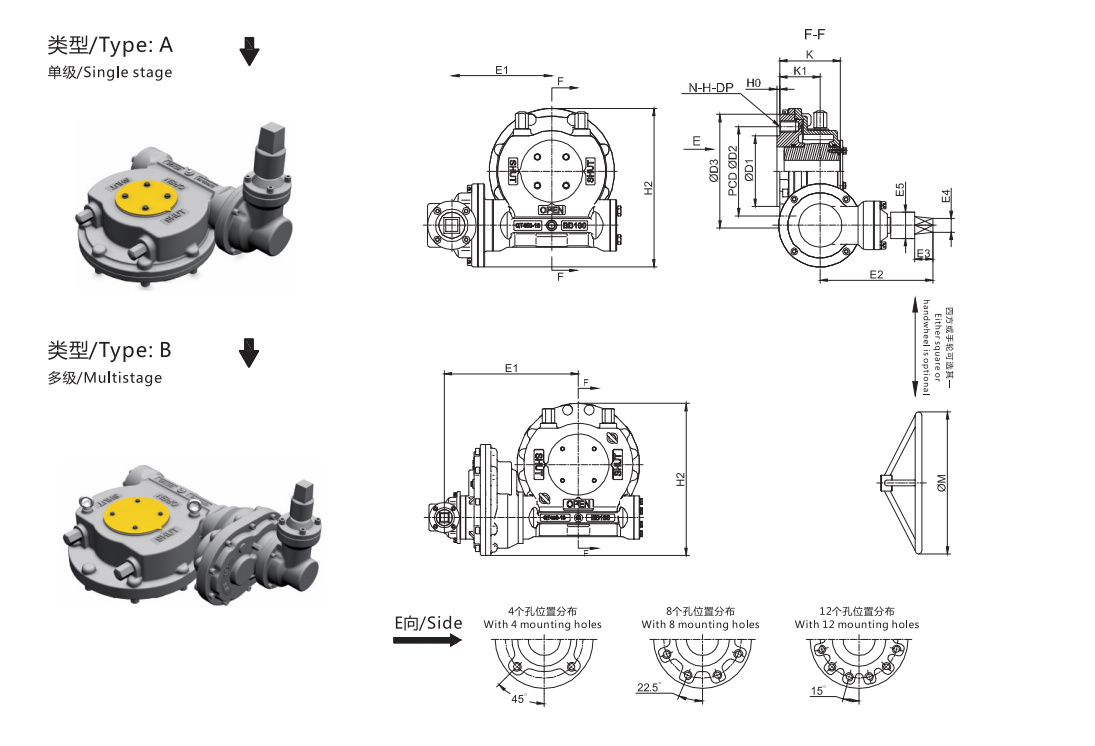

类型 Type | ![]() | 技术参数Technical Parameters | 标配法兰连接尺寸Base Part | 外形尺寸External Part | 可选四方或手们 Opional square bush orhandwhel | |||||||||||||||||
标配 法兰 Standand flange acJS05211 | 可选 法兰 Optonal Mountin acc¹S05211 | 速比 Ratio | 输入 转矩 Input Nm | 输出 转矩 Rating OeF Nm | 机械 效益 M.A. ±10% | 最大 阀杆 Mav.Bore dia. mm | D1 | ROD | D3 | HO | H2 | K | K1 | E1 | E2 | 四方尺寸 Square bush size | 手轮 Handwhee | |||||
D2 | N-H-DP | E3 | E4 | E5 | M | |||||||||||||||||
A | BD80+G01 | F14 | F10-F12 | 125:1 | 60 | 1800 | 30 | 50 | 100 | 140 | 4-M16-24 | 175 | 3 | 255 | 101 | 66 | 167 | 228 | 42 | 31 | 32 | 350 |
BD100+G01 | F16 | F12-F14 | 100:1 | 120 | 3500 | 30 | 60 | 130 | 165 | 4-M20-30 | 210 | 3 | 294 | 112 | 75 | 185 | 228 | 42 | 31 | 32 | 400 | |
BD125+G01 | F20 | F16-F25 | 133:1 | 125 | 4800 | 39 | 70 | 140 | 205 | 8-M16-24 | 250 | 3 | 346 | 117 | 80 | 202 | 228 | 42 | 31 | 32 | 500 | |
BD140+G03 | F25 | F16 | 255:1 | 120 | 8500 | 71 | 90 | 200 | 254 | 8-M16-24 | 300 | 4 | 400 | 133 | 90 | 254 | 279 | 42 | 31 | 32 | 600 | |
B | BD140+M30+G02 | F25 | F16 | 1000:1 | 50 | 9000 | 210 | 90 | 200 | 254 | 8-M16-2 | 300 | 4 | 403 | 133 | 90 | 370 | 265 | 42 | 31 | 32 | 400 |
BD160+M31+G02 | F30 | F25 | 766:1 | 80 | 14000 | 175 | 105 | 230 | 298 | 8-M20-30 | 350 | 4 | 459 | 153 | 101 | 409 | 265 | 42 | 31 | 32 | 500 | |
BD180+M31+G02 | F30 | F25 | 866:1 | 100 | 18000 | 183 | 105 | 230 | 298 | 8-M20-30 | 350 | 4 | 494 | 163 | 106 | 416 | 265 | 42 | 31 | 600 | ||
BD200+M32+G02 | F35 | F25-F30 | 1162:1 | 100 | 25000 | 260 | 120 | 260 | 356 | 8-M30-45 | 415 | 4 | 552 | 189 | 129 | 436 | 265 | 42 | 31 | 32 | 600 | |
BD225+M32+G02 | F35 | F25-F30 | 332:1 | 120 | 36000 | 300 | 140 | 260 | 356 | 8-M30-45 | 415 | 5 | 619 | 195 | 130 | 451 | 265 | 42 | 31 | 32 | 600 | |
8D250+M33+G02 | F40 | F30-F35 | 1712:1 | 125 | 48000 | 389 | 165 | 300 | 406 | 8-M36-54 | 475 | 5 | 669 | 206 | 139 | 489 | 265 | 42 | 31 | 32 | 600 | |
BD280+M33+G02 | F40 | F30-F35 | 1938:1 | 145 | 60000 | 420 | 165 | 300 | 406 | 8-M36-54 | 475 | 5 | 729 | 213 | 145 | 509 | 265 | 42 | 31 | 32 | 700 | |
BD315+M34+G02 | F48 | F35-F40 | 2556:1 | 140 | 80000 | 576 | 190 | 370 | 483 | 12-M36-54 | 560 | 5 | 835 | 246 | 168 | 583 | 265 | 42 | 31 | 32 | 700 | |
BD355+M34+G02 | F48 | F35-F40 | 2894:1 | 160 | 100000 | 625 | 190 | 370 | 483 | 12-M36-54 | 560 | 5 | 910 | 254 | 172 | 615 | 265 | 42 | 31 | 32 | 800 |
回转阀门驱动装置:技术解析与应用概述
回转阀门驱动装置是工业领域中不可或缺的重要部件,广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭,实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
一、技术特点
回转阀门驱动装置具有多种技术特点,包括高精度控制、高效率运行、安全可靠等。其中,高精度控制是其核心特点之一,能够实现阀门的精确开启与关闭,确保流体系统的稳定运行。此外,该装置采用先进的传动技术,能够实现高效率运行,降低能耗。同时,其安全可靠的特点也得到了广泛应用,能够有效防止泄漏等安全隐患。
二、工作原理
回转阀门驱动装置的工作原理主要依赖于电动机、减速器、传动机构等部件的协同作用。当电动机启动时,通过减速器降低转速,增加扭矩,然后通过传动机构将动力传递给阀门,实现阀门的开启与关闭。整个过程中,装置通过传感器实时监测阀门的位置及运行状态,并通过控制系统进行精确控制。
三、应用情况
回转阀门驱动装置广泛应用于石油、化工、电力、冶金等工业领域。在石油和化工行业中,该装置用于控制各种流体介质,如气体、液体和蒸汽等。在电力行业中,回转阀门驱动装置用于控制锅炉、发电机组等设备的流体系统。此外,在冶金、水处理等其他行业也有广泛应用。
四、结论
总的来说,回转阀门驱动装置是现代工业领域中不可或缺的重要部件。其高精度控制、高效率运行和安全可靠等技术特点,使得该装置在各类流体控制系统中得到广泛应用。随着工业技术的不断发展,回转阀门驱动装置将会不断更新换代,为工业领域的发展做出更大的贡献。
