(下装式配电动)DBD系列部分回转阀门驱动装置
关键词：
(下装式配电动)DBD系列部分回转阀门驱动装置
回转阀门驱动装置是工业领域中不可或缺的重要部件，广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭，实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
产品描述

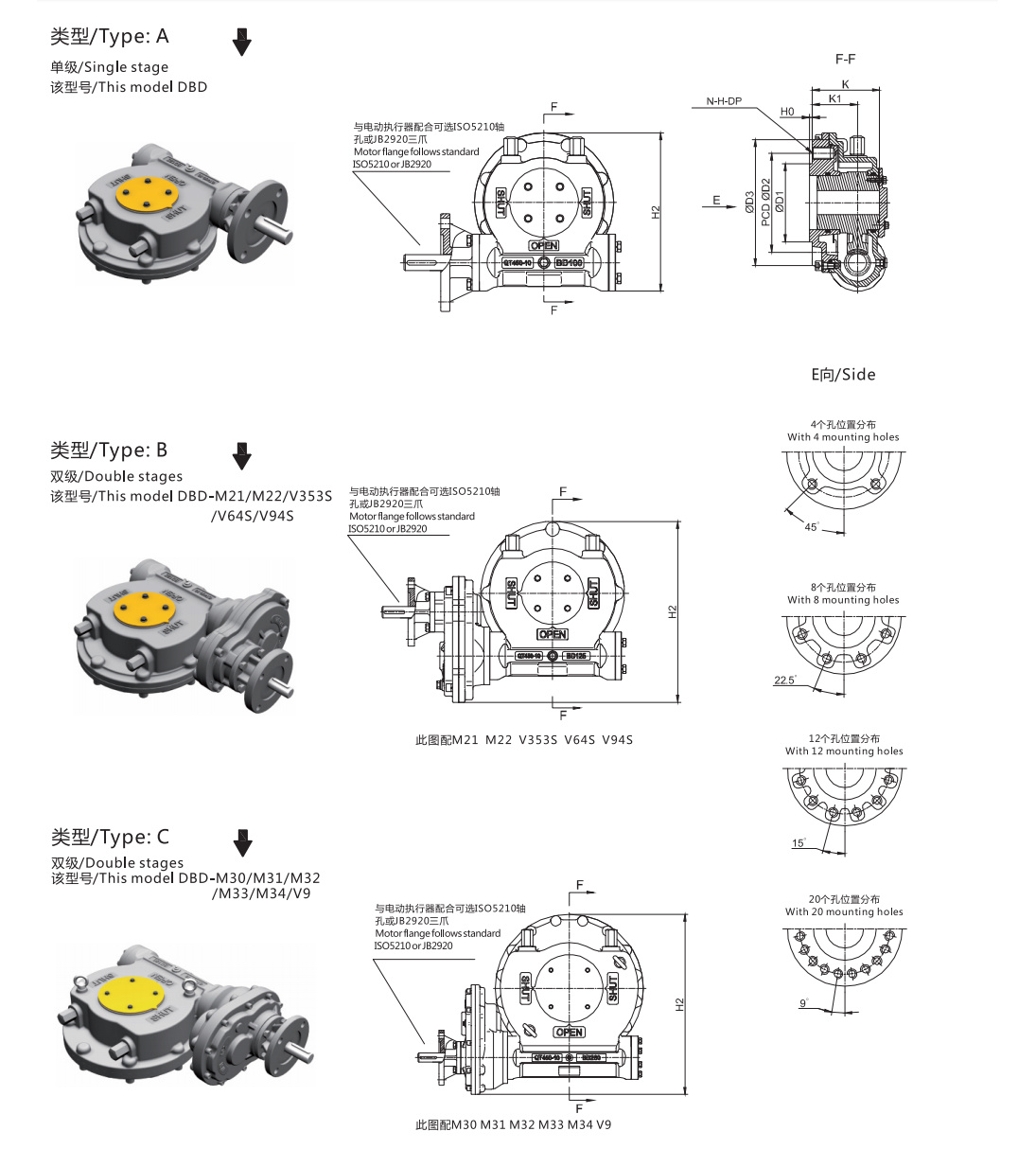

 | 技术参数Technical Parameters | 标配法兰尺寸Standard flange size | ||||||||||||||||
| 输出 转矩 Raig OTpNn | 推荐 速比 Ratn | 输入 转矩 Input Nm | 机械 效益 M.A. ±10% | 可选 速比 范 田 Qptenelrallo range | 与电动配合可选法兰号 Electric acluator connection | 与阀门配合法兰 Valve connection acc.I305211 | 最大阀杆 Max.Eore.mm | D1 | P.C.D | D3 | HO | H2 | K | K1 | ||||
| 1SO5210 | JB2920 | 标配 法兰 Standard flange | 可选 法兰 Optiona Moniing | D2 | NLH-DP | |||||||||||||
| DBD80 | 1800 | 50:1 | 130 | 14 | F10 | Z10-Z20 | F14 | F10-F12 | 50 | 100 | 140 | 4-M16-24 | 175 | 3 | 217 | 101 | 66 | |
| DBD100 | 3800 | 40:1 | 270 | 14 | F10-F14 | Z10-Z20-Z30 | F16 | F12-F14 | 60 | 130 | 165 | 4-M20-30 | 210 | 3 | 263 309 | 112 | 75 | |
| DBD100+M21 | 82:1 | 160 | 23 | 64-116 | F10-F14 | Z10-Z20-Z30 | ||||||||||||
| 116:1 | 115 | 33.3 | ||||||||||||||||
| DBD125 | 5800 | 53:1 | 315 | 18 | F10-F14 | Z10-220-230 | F20 | F16-F25 | 70 | 140 | 205 | 8-M16-24 | 250 | 3 | 316 361 | 117 | 80 | |
| DBD125+M21 | 108:1 | 185 | 32.4 | 85~153 | F10-F14 | Z10-Z20-Z30 | ||||||||||||
| 153:1 | 130 | 45 | ||||||||||||||||
| DBD140 | 8500 | 51:1 | 510 | 16.8 | - | F14-F16 | Z30-Z45-Z60 | F25 | F16 | 90 | 200 | 254 | 8-M16-24 | 300 | 4 | 368 443 | 133 | 90 |
| DBD140+M22 | 162:1 | 190 | 45.3 | 100~207 | F10-F14-F16 | Z10-220-Z30-245 | ||||||||||||
| 207:1 | 150 | 57 | ||||||||||||||||
| DBD140+M30 | 306:1 | 110 | 79.5 | 196~500 | F10-F14 | Z10-Z20-Z30 | 405 | |||||||||||
| 500:1 | 65 | 130 | ||||||||||||||||
| DBD160 | 14000 | 53:1 | 800 | 17.5 | F14-F16-F25 | Z45-Z60-Z90 | F30 | F25 | 105 | 230 | 298 | 8-M20-30 | 350 | 4 | 410 | 153 | 101 | |
| DBD160+M22 | 215:1 | 235 | 60 | 104~215 | F10-F14-F16 | Z20-Z30-Z45-Z60 | 478 | |||||||||||
| DBD160+M31 | 292:1 | 185 | 75.9 | 203-519 | F10-F14-F16 | Z10-220-Z30 | 459 | |||||||||||
| 382:1 | 140 | 99 | ||||||||||||||||
| DBD180 | 18000 | 60:1 | 970 | 18.6 | F14-F16-F25 | 260-290-2120 | F30 | F25 | 105 | 230 | 298 | 8-M20-30 | 350 | 4 | 445 511 494 | 163 | 106 | |
| DBD180+M22 | 243:1 | 285 | 63 | 118~243 | F10-F14-F16 | Z20-Z30-Z45-260 | ||||||||||||
| DBD180+M31 | 264:1 | 280 | 66 | 230~588 | F10-F14-F16 | 210-220-230 | ||||||||||||
| 432:1 | 170 | 108 | ||||||||||||||||
| DBD200 | 25000 | 56:1 | 1350 | 18.4 | F16-F25 | 290-Z120 | F35 | F25-F30 | 120 | 260 | 356 | 8-M30-45 | 415 | 4 | 500 533 552 | 189 | 129 | |
| DB200+V353S | 130:1 | 690 | 36.4 | 89~130 | F14-F16 | Z45-260-290 | ||||||||||||
| DBD200+M32 | 583;1 | 165 | 151.5 | 241~784 | F10-F14-F16 | Z20-230-245 | ||||||||||||
| DBD225 | 36000 | 64:1 | 1720 | 21 | F16-F25 | Z90-Z120-Z180 | F35 | F25-F30 | 140 | 260 | 356 | 8-M30-45 | 415 | 5 | 548 630 619 | 195 | 130 | |
| DB225+V64S | 206:1 | 630 | 57.6 | 119~206 | F14-F16-F25 | Z45-260-Z90-Z120 | ||||||||||||
| DBD225+M32 | 666;1 | 210 | 173 | 275~896 | F10-F14-F16 | Z20-230-245 | ||||||||||||
| DBD250 | 48000 | 61:1 | 2400 | 20 | F25-F30 | Z180-Z250 | F40 | F30-F35 | 165 | 300 | 406 | 8-M36-54 | 475 | 5 | 608 | 206 | 139 | |
| DBD250+V648 | 196;1 | 880 | 54.8 | 114~196 | F14-F16-F25 | Z60-Z90-Z120-Z180 | 680 669 | |||||||||||
| DBD250+M33 | 856:1 | 215 | 222.5 | 382~1287 | F10-F14-F16 | Z20-Z30-Z45-Z60 | ||||||||||||
| DBD280 | 60000 | 69:1 | 2730 | 20 | F25-F30 | Z180-Z250-Z350 | F40 | F30-F35 | 165 | 300 | 406 | 8-M36-54 | 475 | 5 | 668 740 729 | 213 | 145 | |
| DBD280+V648 | 222;1 | 1000 | 59.9 | 129~222 | F16-F25-F30 | Z90-Z120-Z180 | ||||||||||||
| DBD280+M33 | 969:1 | 245 | 251.8 | 432~1457 | F10-F14-F16 | Z20-Z30-Z45-Z60 | ||||||||||||
| DBD315 | 80000 | 68:1 | 3560 | 22.4 | 一 | F30 | 2250-Z350 | F48 | F35-F40 | 190 | 370 | 483 | 12-M36-54 | 560 | 5 | 765 820 835 | 246 | 168 |
| DBD315+V64S | 219:1 | 1310 | 61 | 127~219 | F16-F25-F30 | Z120-Z180-Z250 | ||||||||||||
| DBD315+M34 | 1278;1 | 240 | 332 | 457~2044 | F14-F16 | 220-230-245-260 | ||||||||||||
| DBD355 | 100000 | 77:1 | 4100 | 24.6 | - | F30 | Z350-Z500 | F48 | F35-F40 | 190 | 370 | 483 | 12-M36-54 | 560 | 5 | 840 980 910 | 254 | 172 |
| DBD355+V948 | 350:1 | 1060 | 94.5 | 153~350 | F16-F25-F30 | Z90-Z120-Z180-Z250 | ||||||||||||
| DBD355+M34 | 1447;1 | 270 | 376 | 519~2314 | F14-F16 | Z20-Z30-Z45-Z60 | ||||||||||||
| DBD400 | 150000 | 68:1 | 7200 | 21 | F30-F35 | Z500-Z800-Z1000 | F60 | F40-F48 | 220 | 470 | 603 | 20-M36-54 | 686 | 5 | 950 1070 1002 | 290 | 187 | |
| DBD400+V948 | 310:1 | 1870 | 80.6 | 135~310 | F25-F30-F35 | Z180-Z250-Z350-Z500 | ||||||||||||
| DBD400+V9 | 1395;1 | 435 | 348.7 | 764~1395 | F14-F16-F25 | |||||||||||||
回转阀门驱动装置：技术解析与应用概述
回转阀门驱动装置是工业领域中不可或缺的重要部件，广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭，实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
一、技术特点
回转阀门驱动装置具有多种技术特点，包括高精度控制、高效率运行、安全可靠等。其中，高精度控制是其核心特点之一，能够实现阀门的精确开启与关闭，确保流体系统的稳定运行。此外，该装置采用先进的传动技术，能够实现高效率运行，降低能耗。同时，其安全可靠的特点也得到了广泛应用，能够有效防止泄漏等安全隐患。
二、工作原理
回转阀门驱动装置的工作原理主要依赖于电动机、减速器、传动机构等部件的协同作用。当电动机启动时，通过减速器降低转速，增加扭矩，然后通过传动机构将动力传递给阀门，实现阀门的开启与关闭。整个过程中，装置通过传感器实时监测阀门的位置及运行状态，并通过控制系统进行精确控制。
三、应用情况
回转阀门驱动装置广泛应用于石油、化工、电力、冶金等工业领域。在石油和化工行业中，该装置用于控制各种流体介质，如气体、液体和蒸汽等。在电力行业中，回转阀门驱动装置用于控制锅炉、发电机组等设备的流体系统。此外，在冶金、水处理等其他行业也有广泛应用。
四、结论
总的来说，回转阀门驱动装置是现代工业领域中不可或缺的重要部件。其高精度控制、高效率运行和安全可靠等技术特点，使得该装置在各类流体控制系统中得到广泛应用。随着工业技术的不断发展，回转阀门驱动装置将会不断更新换代，为工业领域的发展做出更大的贡献。
