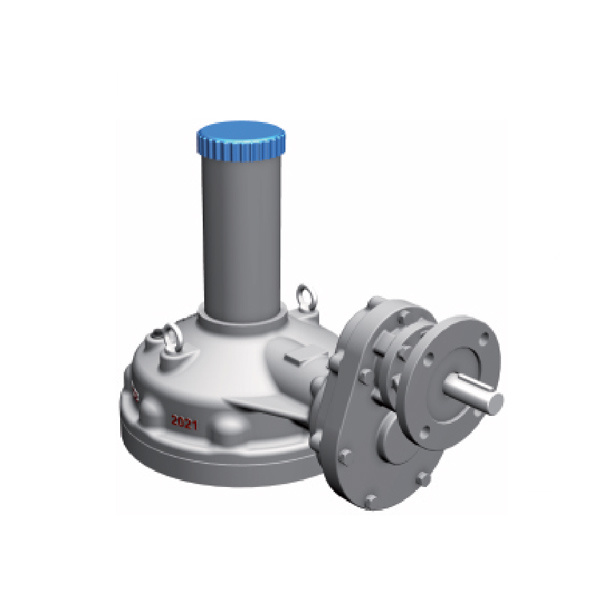

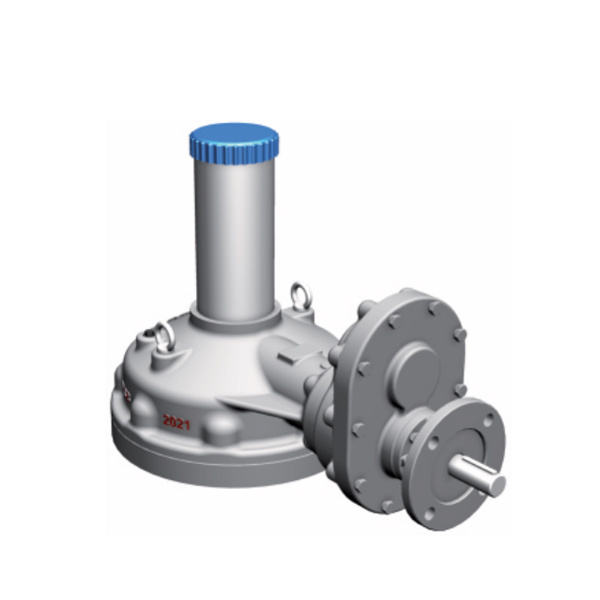

(配阀杆偏大型配电动)DRK &D2CK系列多回转阀门驱动装置
关键词：
(配阀杆偏大型配电动)DRK &D2CK系列多回转阀门驱动装置
回转阀门驱动装置是工业领域中不可或缺的重要部件，广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭，实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
产品描述

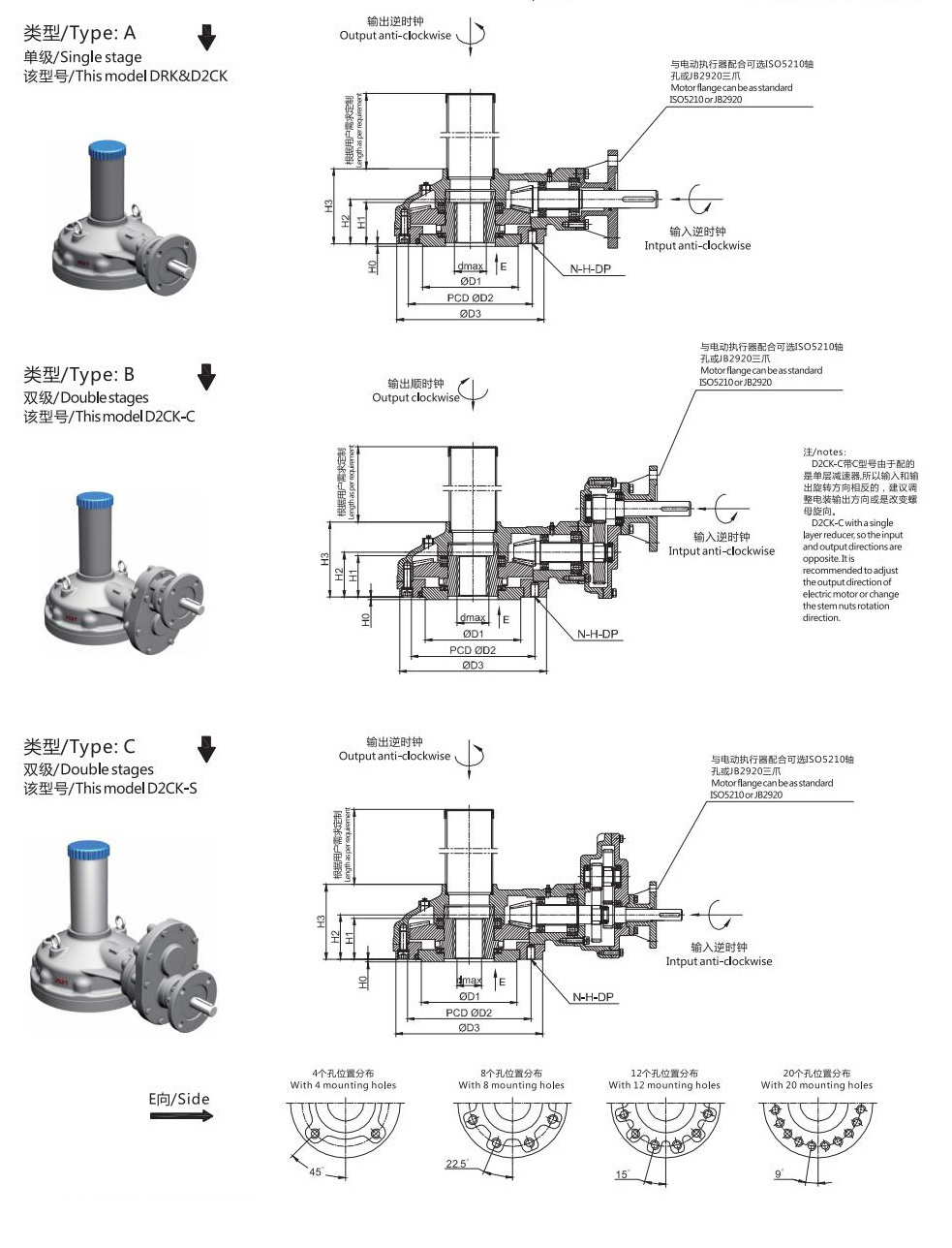

 | 技术参数Technical Parameters | 标配法兰连接尺寸 Base Part | 外形尺寸 External Part | ||||||||||||||||
| 输出 转矩 Rating Output Nm | 标配 速比 Standad ratio | 输入 转矩 Input Nm | 机械 效益 M.A. ±10% | 可选 速比范围 Qd fn ranp | 最大 阀 杆 Max.Bore a- | 最大 推力 Max. Thrust KN | 与电动配合可选法兰号 Electrie actuator connection | 与阀门配合法兰 Meleconnecien ace.1SO5211 | D1 | P.C.D | D3 | HO | H1 | H2 | H3 | ||||
| ISO5210 | JB2920 | 标配 法兰 Standard Mountine | 可选 法兰 Optional Mauntin | D2 | N-H-DP | ||||||||||||||
| DRK03 | 350 | 4:1 | 105 | 3.4 | - | 40 | 93 | F10 | Z10 | F12 | F10 | 85 | 125 | 4-M12-18 | 150 | 3 | 53 | 68 | 109 |
| DRK05 | 550 | 4:1 | 165 | 3.4 | - | 52 | 127 | F104F14 | Z10-Z20-Z30 | F14 | F12 | 100 | 140 | 4-M16-24 | 175 | 3 | 65 | 78 | 125 |
| DRK1 | 900 | 4:1 | 265 | 3.4 | - | 60 | 141 | F104F14 | Z10-Z20-Z30 | F16 | F14 | 130 | 165 | 4-M20-30 | 210 | 4 | 73 | 91 | 138 |
| D2CK2 | 1400 | 4.2:1 | 395 | 3.5 | - | 65 | 190 | F104F14 | Z30-Z45 | F20 | F16 | 140 | 205 | 8-M16-24 | 250 | 4 | 77 | 81 | 140 |
| D2CK2-1C | 9.8:1 | 190 | 7.4 | 6.7~9.8 | F10-F14-F16 | Z20-Z30-245 | |||||||||||||
| D2CK2-1S | 13.6:1 | 145 | 9.8 | 8.7~18.8 | F104F14 | Z10-Z20-Z30 | |||||||||||||
| D2CK3 | 2500 | 4.1:1 | 720 | 3.5 | - | 75 | 268 | F10-F14-F16 | Z30-Z45-Z60 | F25 | F16 | 200 | 254 | 8-M16-24 | 300 | 4 | 86 | 88 | 152 |
| D2CK3-1C* | 9.6:1 | 345 | 73 | 6.6~9.6 | F10-F14F16 | Z20-Z30-Z45-Z60 | |||||||||||||
| D2CK3-1S | 18:1 | 195 | 13 | 9-24.6 | F104F14 | Z10-Z20-Z30 | |||||||||||||
| D2CK5 | 4000 | 5.2:1 | 905 | 4.4 | - | 90 | 308 | F14-F16-F25 | Z45-Z60-Z90 | F30 | F25 | 230 | 298 | 8-M20-30 | 350 | 4 | 102 | 108 | 181 |
| D2CK5-1C* | 12.2:1 | 435 | 9.3 | 8.3~12.2 | F10-F14-F16 | Z30-Z45-Z60 | |||||||||||||
| D2CK5-1S | 23:1 | 245 | 16.5 | 11.5~31.3 | F104F14 | Z10-Z20-Z30-Z45 | |||||||||||||
| D2CK8 | 6000 | 5.6:1 | 1270 | 4.7 | - | 110 | 377 | F16-F25F30 | Z90-Z120-Z180 | F35 | F30 | 260 | 356 | 8-M30-45 | 420 | 5 | 132 | 141 | 238 |
| D2CK8-1C | 18:1 | 440 | 13.7 | 10.5~18 | F14-F16-F25 | Z30-Z45-Z60-Z90 | |||||||||||||
| D2CK8-1S | 37.9:1 | 220 | 27.3 | 20-50.4 | F10-F14F16 | Z20-Z30-Z45-Z60 | |||||||||||||
| D2CK10 | 8000 | 6.3:1 | 1500 | 5.3 | - | 130 | 427 | F16-F25-F30 | Z90-Z120-Z180 | F40 | F35 | 300 | 406 | 8-M36-50 | 475 | 6 | 138 | 168 | 270 |
| D2CK10-1C* | 20.3:1 | 525 | 15.4 | 11.8-20.3 | F14-F16-F25 | Z45-Z60-Z90-Z120 | |||||||||||||
| D2CK10-1S | 42.8:1 | 260 | 30.8 | 22.4~56.7 | F10-F14-F16 | Z20-Z30-Z45-Z60 | |||||||||||||
回转阀门驱动装置：技术解析与应用概述
回转阀门驱动装置是工业领域中不可或缺的重要部件，广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭，实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
一、技术特点
回转阀门驱动装置具有多种技术特点，包括高精度控制、高效率运行、安全可靠等。其中，高精度控制是其核心特点之一，能够实现阀门的精确开启与关闭，确保流体系统的稳定运行。此外，该装置采用先进的传动技术，能够实现高效率运行，降低能耗。同时，其安全可靠的特点也得到了广泛应用，能够有效防止泄漏等安全隐患。
二、工作原理
回转阀门驱动装置的工作原理主要依赖于电动机、减速器、传动机构等部件的协同作用。当电动机启动时，通过减速器降低转速，增加扭矩，然后通过传动机构将动力传递给阀门，实现阀门的开启与关闭。整个过程中，装置通过传感器实时监测阀门的位置及运行状态，并通过控制系统进行精确控制。
三、应用情况
回转阀门驱动装置广泛应用于石油、化工、电力、冶金等工业领域。在石油和化工行业中，该装置用于控制各种流体介质，如气体、液体和蒸汽等。在电力行业中，回转阀门驱动装置用于控制锅炉、发电机组等设备的流体系统。此外，在冶金、水处理等其他行业也有广泛应用。
四、结论
总的来说，回转阀门驱动装置是现代工业领域中不可或缺的重要部件。其高精度控制、高效率运行和安全可靠等技术特点，使得该装置在各类流体控制系统中得到广泛应用。随着工业技术的不断发展，回转阀门驱动装置将会不断更新换代，为工业领域的发展做出更大的贡献。
