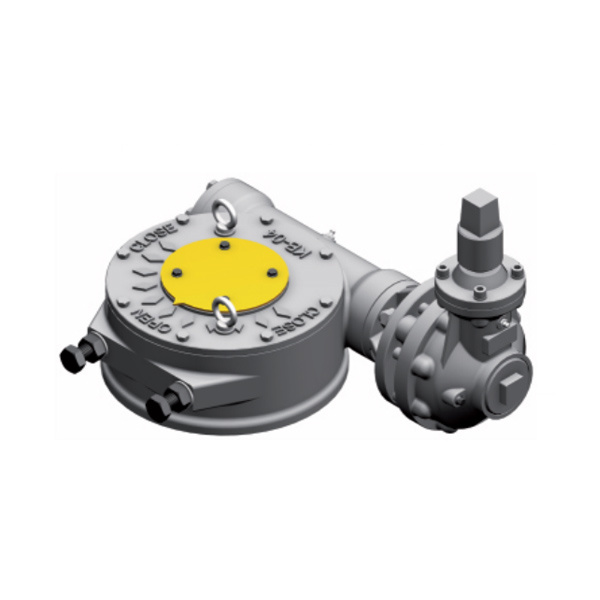

(上装埋地式)KB+GN系列部分回转阀门驱动装置
关键词:
(上装埋地式)KB+GN系列部分回转阀门驱动装置
回转阀门驱动装置是工业领域中不可或缺的重要部件,广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭,实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
产品描述

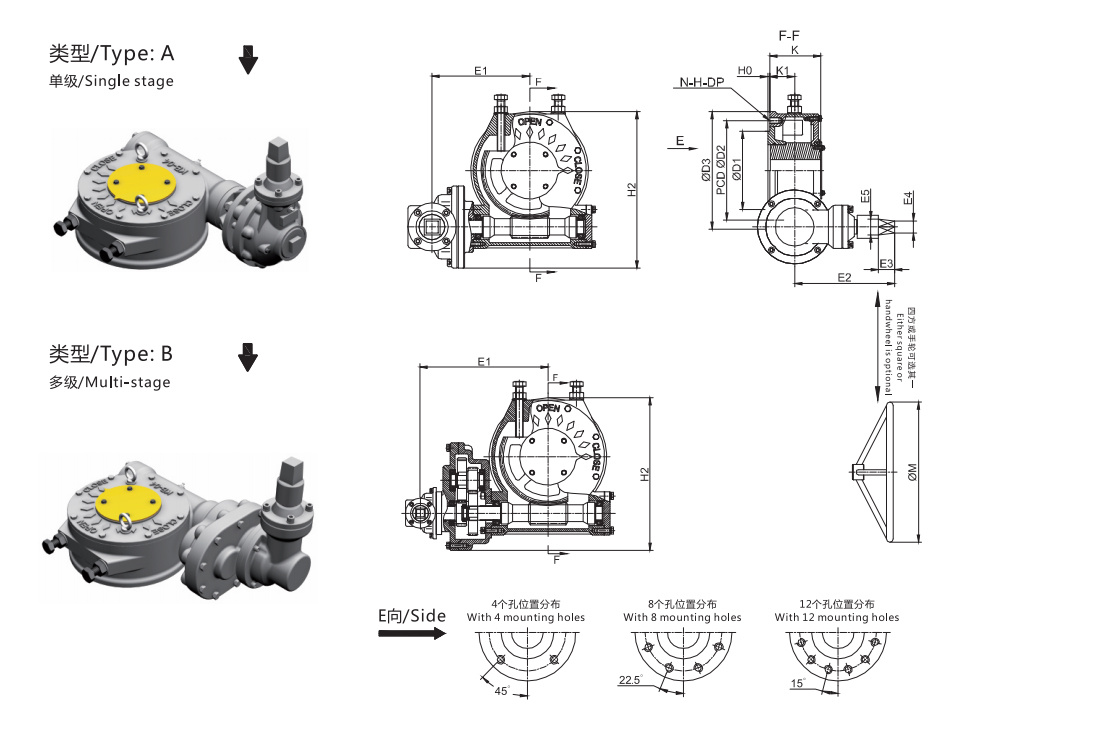

类型 IYPe | ![]() | 技术参数Technical Parameters | 标配法兰连接尺寸Base Part | 外形尺寸External Part | 可选四方成手轮 Oplionsl square bushor hendwnedl | |||||||||||||||||
标配 法兰 Sanu iege EZES21 | 可选 法兰 Cpional Mouriing accISO5211 | 速比 Rallo | 输入 转矩 Input Nm | 输 出 转 矩 Raiing Ouput Nm | 机械 效益 M.A. ±10% | 最大 阀忏 Max.Bare cia m | D1 | P.C.D | D3 | HO | H2 | K | K1 | E1 | E2 | 四方尺寸 Square bush size | 手轮 Handwhel | |||||
D2 | N-H-DF | E3 | E4 | E5 | M | |||||||||||||||||
A | KB-0+G01 | F-12 | F10 | 98:1 | 40 | 1000 | 25 | 40 | 85 | 125 | 4-M12-18 | 150 | 3 | 219 | 91 | 48 | 150 | 228 | 42 | 31 | 32 | 300 |
KB-01+G01 | F-14 | F16-F12 | 115:1 | 65 | 1800 | 29 | 50 | 100 | 140 | 4-M16-24 | 175 | 4 | 240 | 94 | 48 | 160 | 228 | 42 | 31 | 32 | 350 | |
KB-02+VS10 | F-16 | F14-F12 | 123:1 | 100 | 300 | 31 | 60 | 130 | 165 | 4-M20-30 | 210 | 5 | 270 | 110 | 64 | 237 | 228 | 42 | 31 | 32 | 450 | |
KB-02+G01 | F-16 | F14-F12 | 123:1 | 100 | 3000 | 31 | 60 | 130 | 165 | 4-M20-30 | 210 | 5 | 275 | 110 | 64 | 180 | 228 | 42 | 31 | 32 | 450 | |
KB-03+VS10 | (F-20) | F16 | 150:1 | 110 | 4200 | 38 | 70 | 140 | 205 | 8-M16-24 | 250 | 5 | 309 | 112 | 58 | 249 | 228 | 42 | 31 | 32 | 500 | |
KB-03+G01 | (F-20) | F16 | 150:1 | 110 | 4200 | 38 | 70 | 140 | 205 | 8-M16-24 | 250 | 5 | 314 | 112 | 58 | 192 | 228 | 42 | 31 | 32 | 500 | |
KB-04+V0 | F-25 | F16 | 204:1 | 140 | 6500 | 47 | 90 | 200 | 254 | 8-M16-24 | 300 | 5 | 387 | 124 | 63 | 292 | 265 | 42 | 31 | 32 | 600 | |

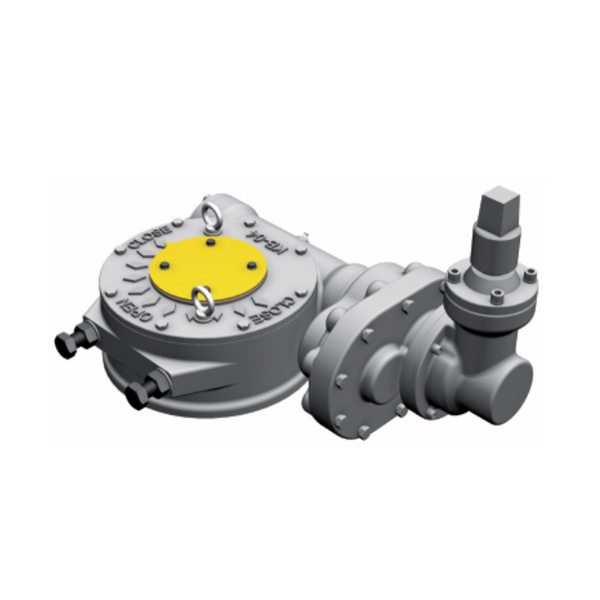

B | KB-04-1SD+G02 | F-25 | F16 | 440:1 | 100 | 8000 | 82 | 90 | 200 | 254 | B-M16-24 | 300 | 5 | 389 | 124 | 63 | 359 | 265 | 42 | 31 | 32 | 500 |
KB-05-1SD+G02 | F-30 | F25 | 708:1 | 115 | 15000 | 132 | 105 | 230 | 298 | 8-M20-30 | 350 | 5 | 440 | 143 | 71 | 385 | 265 | 42 | 31 | 32 | 500 | |
KB-06-1SD+G02 | F-35 | F30-F25 | 840:1 | 150 | 22000 | 150 | 120 | 260 | 356 | 8-M30-45 | 415 | 5 | 512 | 169 | 91 | 419 | 265 | 42 | 31 | 32 | 600 | |
KB-07-1SD+G02 | F-40 | F35-F30 | 1134:1 | 140 | 32000 | 231 | 140 | 300 | 406 | 8-M36-54 | 475 | 8 | 583 | 190 | 101 | 462 | 265 | 42 | 31 | 32 | 600 | |
KB-08-2SD+G02 | F-40 | F35-F30 | 2124:1 | 130 | 52000 | 414 | 165 | 300 | 406 | 8-M36-50 | 475 | 8 | 647 | 201 | 102 | 517 | 265 | 42 | 31 | 32 | 700 | |
KB-09-1SD+V0 | F-48 | F40-F35 | 3504:1 | 130 | 90000 | 714 | 190 | 370 | 483 | 12-M36-54 | 560 | 8 | 777 | 232 | 116 | 632 | 265 | 42 | 31 | 32 | 700 |
回转阀门驱动装置:技术解析与应用概述
回转阀门驱动装置是工业领域中不可或缺的重要部件,广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭,实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
一、技术特点
回转阀门驱动装置具有多种技术特点,包括高精度控制、高效率运行、安全可靠等。其中,高精度控制是其核心特点之一,能够实现阀门的精确开启与关闭,确保流体系统的稳定运行。此外,该装置采用先进的传动技术,能够实现高效率运行,降低能耗。同时,其安全可靠的特点也得到了广泛应用,能够有效防止泄漏等安全隐患。
二、工作原理
回转阀门驱动装置的工作原理主要依赖于电动机、减速器、传动机构等部件的协同作用。当电动机启动时,通过减速器降低转速,增加扭矩,然后通过传动机构将动力传递给阀门,实现阀门的开启与关闭。整个过程中,装置通过传感器实时监测阀门的位置及运行状态,并通过控制系统进行精确控制。
三、应用情况
回转阀门驱动装置广泛应用于石油、化工、电力、冶金等工业领域。在石油和化工行业中,该装置用于控制各种流体介质,如气体、液体和蒸汽等。在电力行业中,回转阀门驱动装置用于控制锅炉、发电机组等设备的流体系统。此外,在冶金、水处理等其他行业也有广泛应用。
四、结论
总的来说,回转阀门驱动装置是现代工业领域中不可或缺的重要部件。其高精度控制、高效率运行和安全可靠等技术特点,使得该装置在各类流体控制系统中得到广泛应用。随着工业技术的不断发展,回转阀门驱动装置将会不断更新换代,为工业领域的发展做出更大的贡献。
