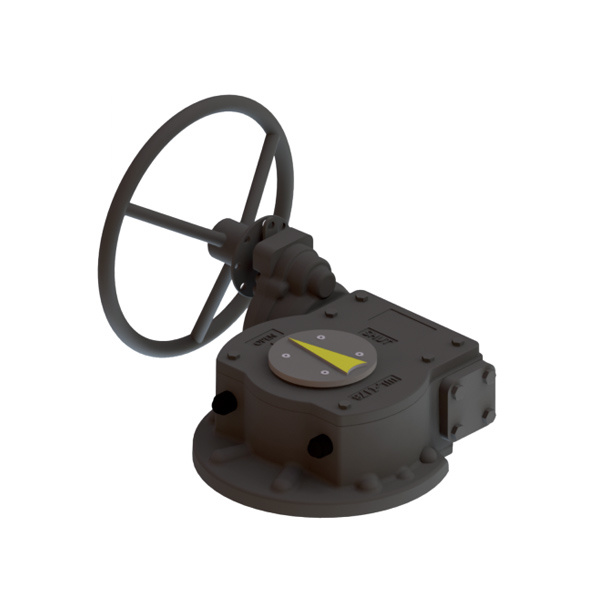

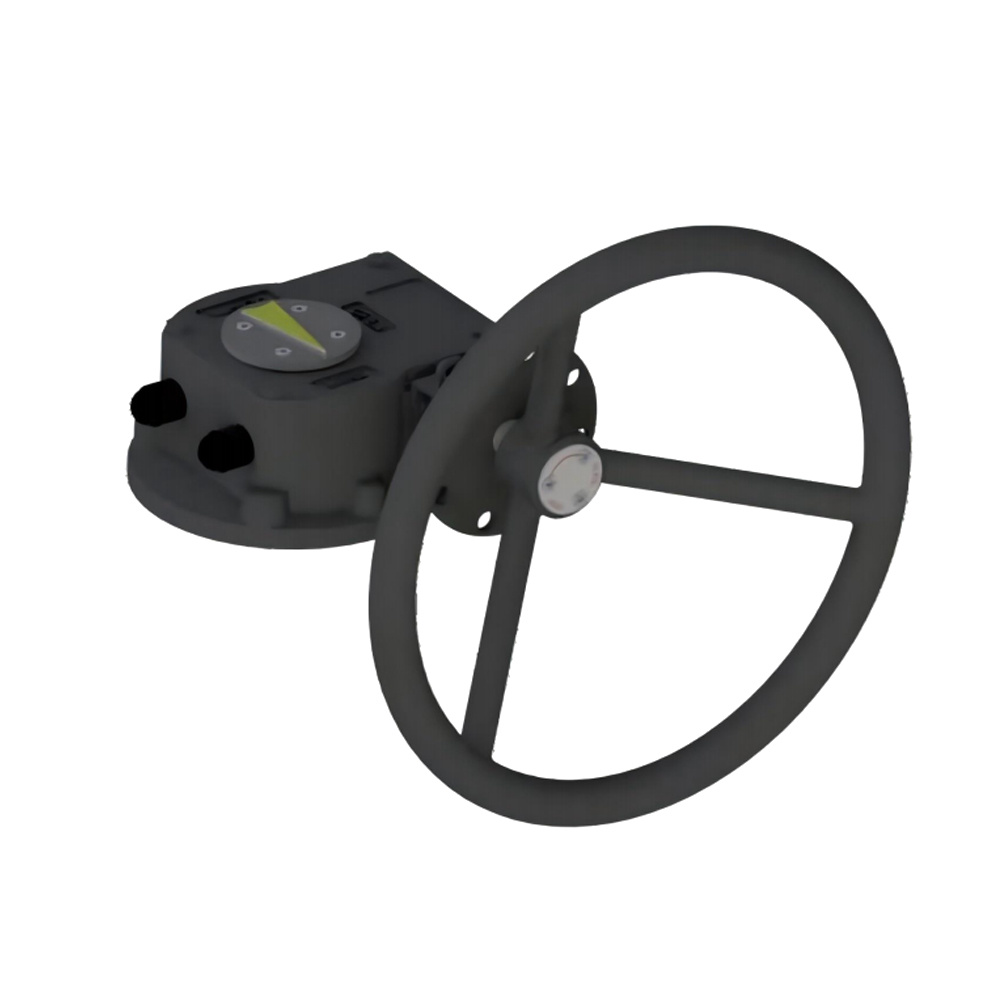

(蜗杆分体式)BH系列部分回转阀门驱动装置
关键词：
(蜗杆分体式)BH系列部分回转阀门驱动装置
回转阀门驱动装置是工业领域中不可或缺的重要部件，广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭，实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
产品描述

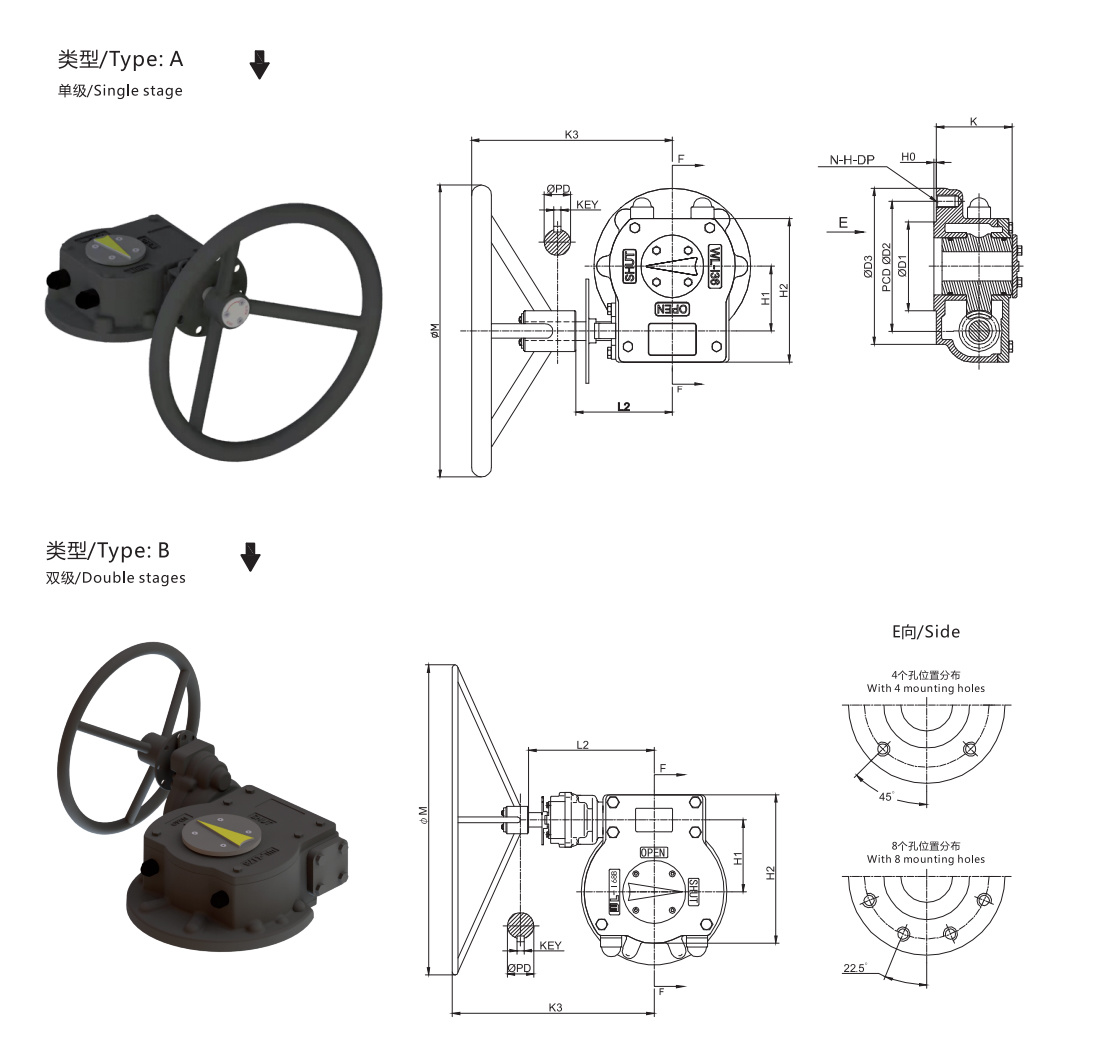

| 类型 Type |  | 连接尺寸Base Part | 外形尺寸External Part | 手轮 Handwheel | |||||||||||||||||
| 可选法兰 Optional Mounting accIS05211 | 速比 Ratio | 输入转矩Input Nm | 输出转矩OutputNm | 机械 效益 M.A. ±10% | 最大阀杆Max Bore edia. mm | 大约 重量 Weight Kg | D1 | P.C.D | D3 | H0 | H1 | H2 | K | L2 | K3 | PD | Key | ||||
| D2 | N-H-DP | M | |||||||||||||||||||
| A | BH-24 | F07 | 24:1 | 56 | 400 | 7.1 | 28 | 4.5 | 55 | 70 | 4-M8-12 | 92 | 2.5 | 45 | 115 | 62 | 104 | 189 | 15 | 5 | 200 |
| F10 | 5 | 70 | 102 | 4-M10-15 | 125 | 2.5 | |||||||||||||||
| BH-36 | F10 | 36:1 | 68 | 750 | 11 | 35 | 7 75 | 70 85 | 102 125 | 4-M10-15 4-M12-18 | 125 150 | 2.5 2.5 | 61.5 | 138 | 74 | 114 | 219 | 17 | 6 | 320 | |
| F12 | |||||||||||||||||||||
| BH-41 | F12 | 41:1 | 102 | 1300 | 12.7 | 50 | 11.5 | 85 | 125 | 4-M12-18 | 175 | 3 | 80.5 | 180 | 84 | 143 | 248 | 20 | 6 | 360 | |
| F14 | 115 | 100 | 140 | 4-M16-24 | 175 | 3 | |||||||||||||||
| F16 | 12.5 | 130 | 165 | 4-M20-30 | 210 | 3 | |||||||||||||||
| BH-47 | F14 | 47:1 | 125 | 1800 | 14.4 | 55 | 14.5 | 100 | 140 | 4-M16-24 | 175 | 3 | 89.5 | 185 | 89 | 143 | 288 | 20 | 6 | 450 | |
| F16 | 16 | 130 | 165 | 4-M20-30 | 210 | 3 | |||||||||||||||
| BH-56 | F16 | 56;1 | 145 | 2500 | 16.8 | 60 | 19 | 130 | 165 | 4-M20-25 | 210 | 3 | 103 | 204 | 90 | 143 | 288 | 20 | 6 | 500 | |
| BH-68 | F16 | 68:1 | 158 | 3000 | 19 | 70 | 24 | 130 | 165 | 4-M20-30 | 210 | 3 | 126 | 260 | 105 | 160 | 340 | 25 | 8 | 600 | |
| F20 | 26 | 140 | 205 | 8-M16-24 | 255 | 3 | |||||||||||||||
| F25 | 28 | 200 | 254 | 8-M16-24 | 300 | 3 | |||||||||||||||
| B | BH-68B | F16 | 136:1 | 110 | 3800 | 35 | 70 | 33 | 130 | 165 | 4-M20-30 | 210 | 3 | 126 | 260 | 105 | 234 | 379 | 25 | 8 | 600 |
| F20 | 34 | 140 | 205 | 8-M16-24 | 255 | 3 | |||||||||||||||
| F25 | 35 | 200 | 254 | 8-M16-24 | 300 | 3 | |||||||||||||||
| BH-178 | F25 | 178:1 | 123 | 6500 | 53 | 75 | 46 | 200 | 254 | 8-M16-24 | 299 | 3 | 134 | 269 | 119 | 230 | 375 | 25 | 8 | 600 | |
| BH-275 | F25 | 275:1 | 110 | 8500 | 77 | 95 | 70 | 200 | 254 | 8-M16-24 | 350 | 4 | 148 | 306 | 140 | 262 | 407 | 25 | 8 | 600 | |
| F30 | 230 | 298 | 8-M20-30 | 350 | 4 | ||||||||||||||||
回转阀门驱动装置：技术解析与应用概述
回转阀门驱动装置是工业领域中不可或缺的重要部件，广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭，实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。
一、技术特点
回转阀门驱动装置具有多种技术特点，包括高精度控制、高效率运行、安全可靠等。其中，高精度控制是其核心特点之一，能够实现阀门的精确开启与关闭，确保流体系统的稳定运行。此外，该装置采用先进的传动技术，能够实现高效率运行，降低能耗。同时，其安全可靠的特点也得到了广泛应用，能够有效防止泄漏等安全隐患。
二、工作原理
回转阀门驱动装置的工作原理主要依赖于电动机、减速器、传动机构等部件的协同作用。当电动机启动时，通过减速器降低转速，增加扭矩，然后通过传动机构将动力传递给阀门，实现阀门的开启与关闭。整个过程中，装置通过传感器实时监测阀门的位置及运行状态，并通过控制系统进行精确控制。
三、应用情况
回转阀门驱动装置广泛应用于石油、化工、电力、冶金等工业领域。在石油和化工行业中，该装置用于控制各种流体介质，如气体、液体和蒸汽等。在电力行业中，回转阀门驱动装置用于控制锅炉、发电机组等设备的流体系统。此外，在冶金、水处理等其他行业也有广泛应用。
四、结论
总的来说，回转阀门驱动装置是现代工业领域中不可或缺的重要部件。其高精度控制、高效率运行和安全可靠等技术特点，使得该装置在各类流体控制系统中得到广泛应用。随着工业技术的不断发展，回转阀门驱动装置将会不断更新换代，为工业领域的发展做出更大的贡献。
