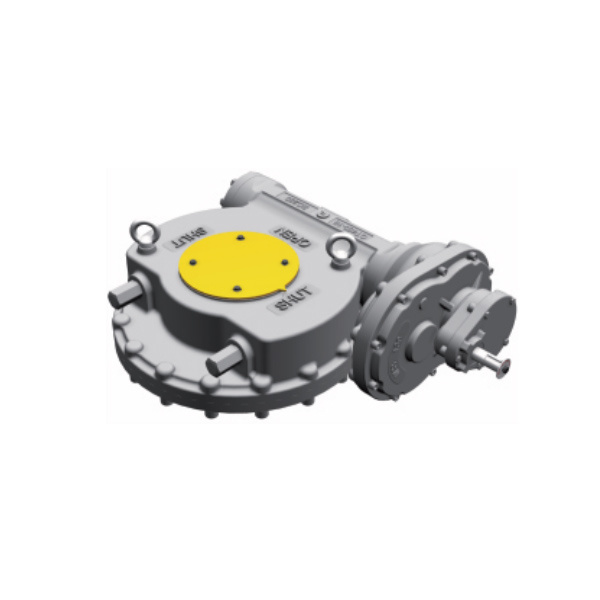

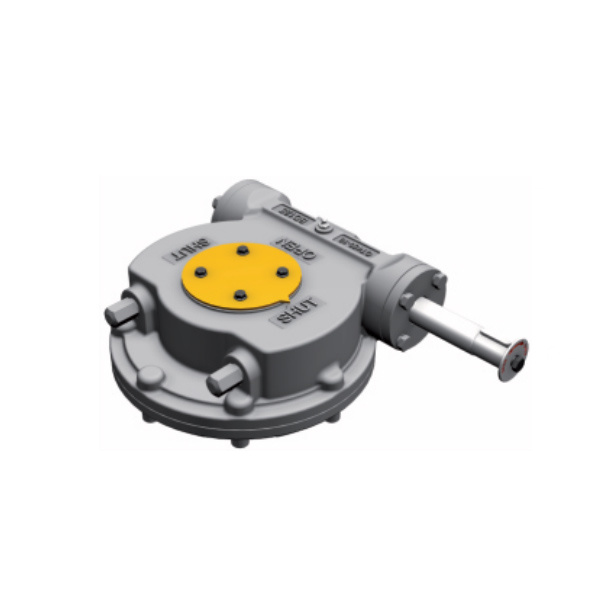

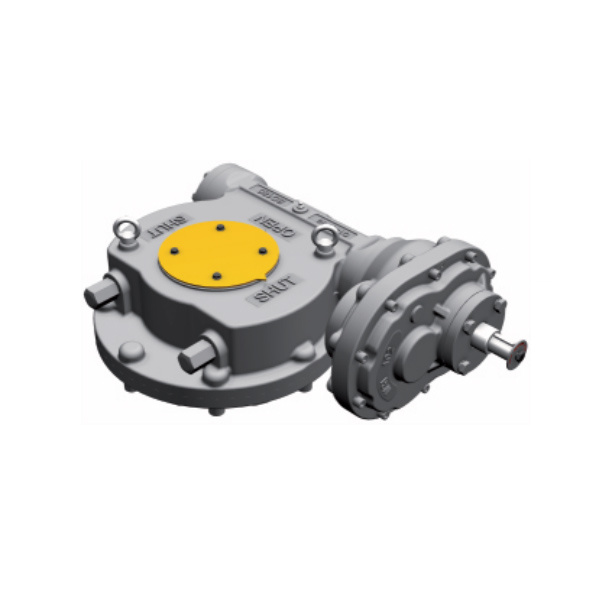

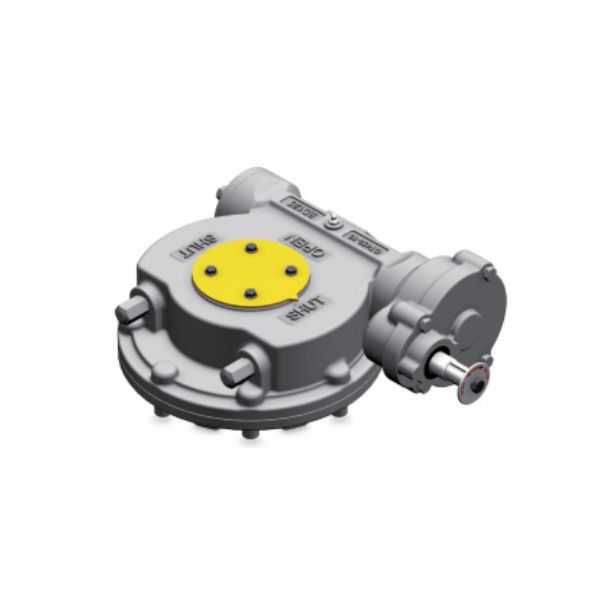

(下装式)BD系列部分回转阀门驱动装置

关键词：

(下装式)BD系列部分回转阀门驱动装置

所属分类：

邮箱：

回转阀门驱动装置是工业领域中不可或缺的重要部件，广泛应用于各类流体控制系统中。其主要功能是通过驱动装置控制阀门的开启与关闭，实现流体的通断以及流量调节。本文将详细介绍回转阀门驱动装置的技术特点、工作原理及应用情况。

产品询价

相关产品

产品描述

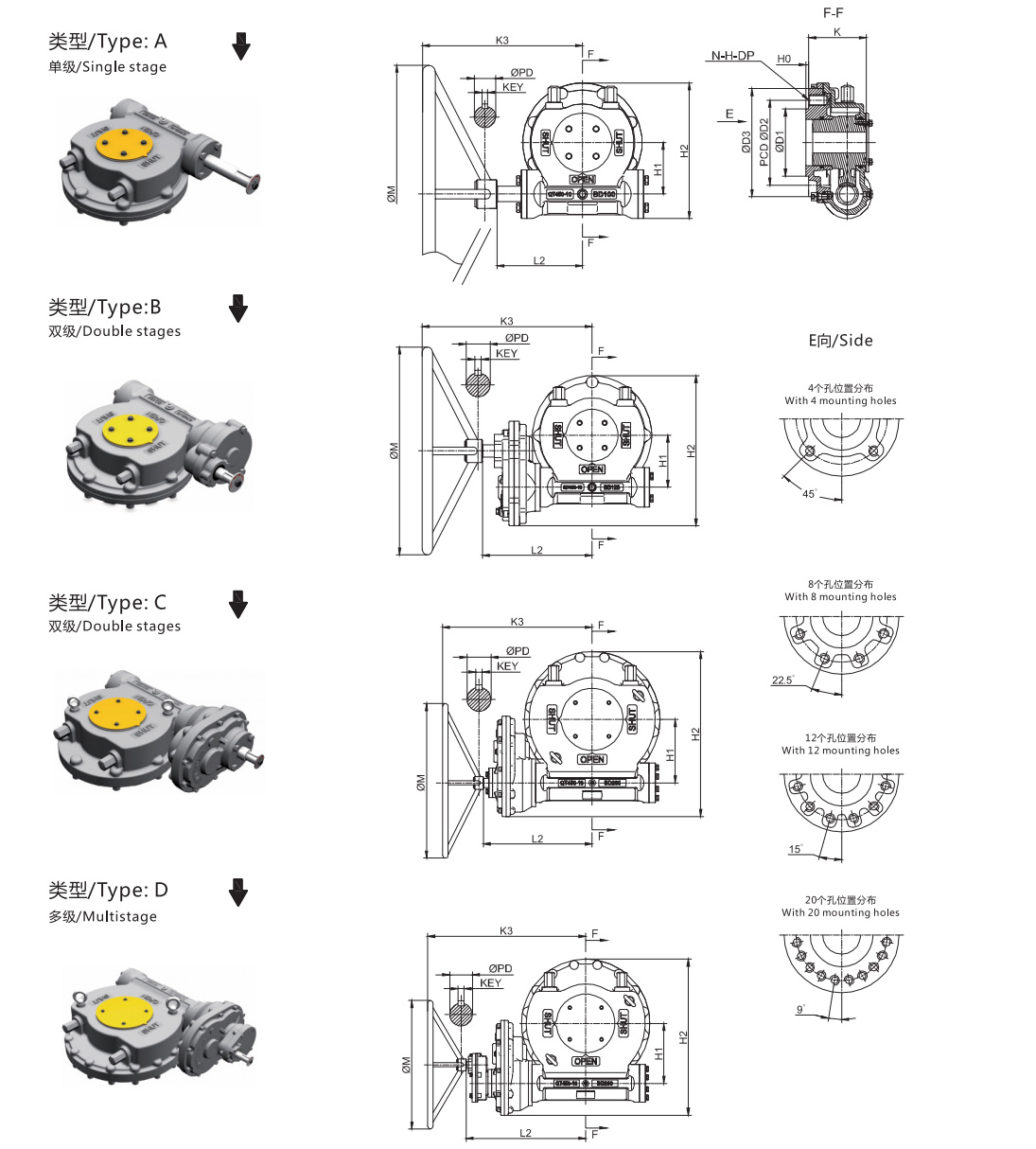

类型 Type	参数 Para. 型号 Mode!	技术参数Technical Parameters								标配法兰连接尺寸Base Part					标配法兰外形尺寸External Part							手轮 Hand wheel
		标配法兰 Standard flange accS0521	可选法兰 Optional Mounting acc150521	可选速比 Optional Ratio	输入转矩 Input Nm	输出转距 bupi Nm	机械效益 MA. ±10%	最大阀杆 Max.Bore dia. mm	大约重量 Weight Kg	D1	P.C.D		D3	HO	H1	H2	K	K3	L2	PD	Key	手轮 Hand wheel
		标配法兰 Standard flange accS0521	可选法兰 Optional Mounting acc150521	可选速比 Optional Ratio	输入转矩 Input Nm	输出转距 bupi Nm	机械效益 MA. ±10%	最大阀杆 Max.Bore dia. mm	大约重量 Weight Kg	D1	D2	N-H-DP	D3	HO	H1	H2	K	K3	L2	PD	Key	M
A	BD80	F14	F104F12	501	126	1800	14.3	50	17	100	140	4-M16-24	175	3	80	217	101	300	153	21	6	400
	BD100	F16	F12F14	54:1	156	2500	16	60	27	130	165	4-M20-30	210	3	100	263	112	346	201	28	8	500
	BD125	F20	F18-F25	71:1	167	3500	21	70	39	140	205	8-M16-24	250	3	125	316	117	398	218	28	8	600
	BD140	F25	F16	661	237	4500	19	90	48	200	254	8-M16-24	300	4	140	368	133	430	250	32	10	700
B	BD100+M23	F16	F12F14	130:1	100	3300	38	60	31	130	165	4-M20-30	210	3	100	284	112	362	233	21	6	450
	BD125+M23	F20	F16-F25	172:1	115	5800	50	70	43	140	205	8-M16-24	250	3	125	336	117	380	250	21	6	500
	BD140+M24	F25	F16	225:1	135	8500	63	90	63	200	254	8-M16-24	300	4	140	397	133	438	238	21	6	600
	BD160+M25	F30	F25	318:1	120	11000	92	105	87	230	298	8-M20-30	350	4	160	421	153	465	285	21	6	600
C	BD140+M30	F25	F16	500:1	70	9000	130	90	75	200	254	8-M16-24	300	4	140	405	133	450	290	28	8	500
	BD160+M31	F30	F25	383:1	140	14000	103	105	110	230	298	8-M20-30	350	4	160	459	153	562	382	28	8	600
	BD160+M31	F30	F25	519:1	100	14000	140	105	110	230	298	8-M20-30	350	4	160	459	153	562	382	28	8	600
	BD180+M31	F30	F25	433:1	165	18000	108	105	136	230	298	8-M20-30	350	4	180	494	163	569	390	28	8	600
	BD180+M31	F30	F25	588:1	122	18000	147	105	136	230	298	8-M20-30	350	4	180	494	163	569	390	28	8	600
	BD200+M32	F35	F25-F30	581:1	164	25000	153	120	169	260	356	8-M30-45	415	4	200	552	189	589	409	28	8	600
	BD200+M32	F35	F25-F30	784:1	122	25000	205	120	169	260	356	8-M30-45	415	4	200	552	189	589	409	28	8	600
	BD225+M32	F35	F25-F30	666:1	205	36000	176	140	196	260	356	8-M30-45	415	5	225	619	195	604	422	28	8	700
	BD225+M32	F35	F25-F30	896:1	153	36000	236	140	196	260	356	8-M30-45	415	5	225	619	195	604	422	28	8	700
	BD250+M33	F40	F304F35	856:1	210	48000	229	165	264	300	406	8-M36-54	475	5	250	669	206	641	461	28	8	700
	BD250+M33	F40	F304F35	1287	140	48000	344	165	264	300	406	8-M36-54	475	5	250	669	206	641	461	28	8	700
	BD280+M33	F40	F304F35	969:1	245	60000	247	165	300	300	406	8-M36-54	475	5	280	729	213	701	481	28	8	800
	BD280+M33	F40	F304F35	1457:1	162	60000	372	165	300	300	406	8-M36-54	475	5	280	729	213	701	481	28	8	800
	BD315+M34	F48	F35-F40	1278:1	236	80080	339	190	490	370	483	12-M36-54	560	5	315	835	246	776	556	45	14	800
	BD315+M34	F48	F35-F40	2044:1	148	80000	542	190	490	370	483	12-M36-54	560	5	315	835	246	776	556	45	14	800
	BD355+M34	F48	F35-F40	1447:1	275	100000	368	190	535	370	483	12-M36-54	560	5	355	910	254	801	581	45	14	900
	BD355+M34	F48	F35-F40	2314:1	170	100000	589	190	535	370	483	12-M36-54	560	5	355	910	254	801	581	45	14	900
	BD400+V9	F60	F40-F48	1395:1	430	150000	351	220	785	470	603	20-M36-54	686	5	400	1002	290	844	624	45	14	900
D	BD225+M32+1S04	F35	F25-F30	1752:1	92	36000	393	140	210	260	356	8-M30-45	415	5	225	619	195	681	518	28	8	600
	BD250+M33+1S04	F40	F30-F3	2251:	95	48000	510	165	277	300	406	8-M36-54	475	5	250	669	206	719	528	28	8	600
	BD280+M33+1S04	F40	F30-F35	2548:1	110	60000	552	165	313	300	406	8-M36-54	475	5	280	729	213	739	558	28	8	600
	BD315+M34+1S04	F48	F35-F40	3361:1	106	80000	756	190	503	370	483	12-M36-54	560	5	315	835	246	832	632	28	8	600
	BD355+M34+1S04	F48	F35-F40	3806	117	00000	858	190	548	370	483	12-M36-54	560	5	355	910	254	857	657	28	8	700
	BD400+V9+1S05	F60	F40-F48	4185:1	170	150000	892	220	805	470	603	20-M36-54	686	5	410	1002	290	948	718	28	8	800

回转阀门驱动装置：技术解析与应用概述

一、技术特点

回转阀门驱动装置具有多种技术特点，包括高精度控制、高效率运行、安全可靠等。其中，高精度控制是其核心特点之一，能够实现阀门的精确开启与关闭，确保流体系统的稳定运行。此外，该装置采用先进的传动技术，能够实现高效率运行，降低能耗。同时，其安全可靠的特点也得到了广泛应用，能够有效防止泄漏等安全隐患。

二、工作原理

回转阀门驱动装置的工作原理主要依赖于电动机、减速器、传动机构等部件的协同作用。当电动机启动时，通过减速器降低转速，增加扭矩，然后通过传动机构将动力传递给阀门，实现阀门的开启与关闭。整个过程中，装置通过传感器实时监测阀门的位置及运行状态，并通过控制系统进行精确控制。

三、应用情况

回转阀门驱动装置广泛应用于石油、化工、电力、冶金等工业领域。在石油和化工行业中，该装置用于控制各种流体介质，如气体、液体和蒸汽等。在电力行业中，回转阀门驱动装置用于控制锅炉、发电机组等设备的流体系统。此外，在冶金、水处理等其他行业也有广泛应用。

四、结论

总的来说，回转阀门驱动装置是现代工业领域中不可或缺的重要部件。其高精度控制、高效率运行和安全可靠等技术特点，使得该装置在各类流体控制系统中得到广泛应用。随着工业技术的不断发展，回转阀门驱动装置将会不断更新换代，为工业领域的发展做出更大的贡献。
